立柱是
搖臂鉆床重要組成部件，內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。由此可見，立柱的裝配至關重要，稍有不慎就會引起一系列連鎖反應，所以，搖臂鉆床廠家在裝配立柱時應該著重注意以下幾點。

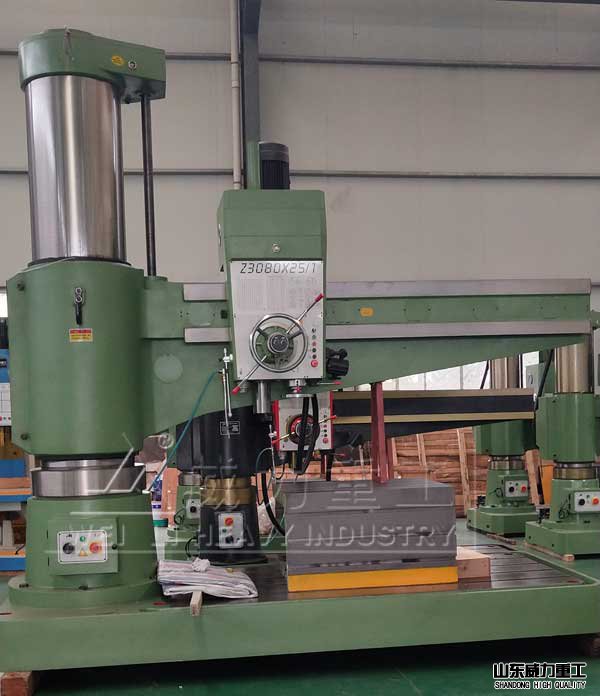

Z3080液壓搖臂鉆床
(1)外立柱帶鍵槽面轉底座工作面邊清除鍵槽毛刺并保持立柱外圓表面清潔。
(2)搖臂套外立柱安裝立柱搖臂夾緊機構、升降機構及其零件搖臂夾緊其孔與外立柱表面配合應均勻緊密用0.03mm塞尺應塞入內外立柱夾緊施加搖臂端部力應低于2000N保證松轉現象搖臂升降應輕快、沖擊現象。
(3)立柱部件初安裝調整基礎裝搖臂及其升降機構零件搖臂間位置吊相于
主軸箱全部重量配置重物(約650kg)使外立柱負荷情況進行調整吊裝需墊置橡膠或其保護層防止搖臂
導軌面碰傷或拉毛。
(4)搖臂轉機床縱平面內使搖臂主軸箱(即配重)別位于立柱搖臂間位置夾緊立柱搖臂底座工作面放平行平尺用框式水平儀別乎行平尺外立柱側母線測量外立柱與底座工作面垂直度誤差平行平尺轉90°再用框式水平儀別平行平尺外立柱側母線測量外立柱與底座工作面另向垂直度誤差。

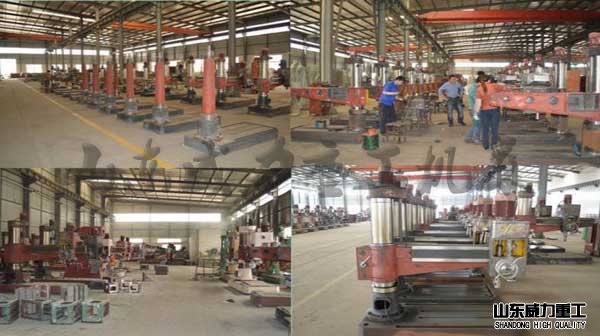

搖臂鉆床裝配生產車間
(5)根據述相互垂直兩向超差情況扳四調節螺栓調節外立柱相互垂直兩向底座工作面垂直度誤差達驗收要求
(6)垂直度誤差調節合格用內卡鉗外立柱內立柱空間進行測量用千尺測量內卡鉗實際數據(或者用內徑千尺直接量)其值與值差值半偏值。
(7)偏套按所測量偏量數值仍需加0.03mm作車削偏套偏值借消除裝配軸承間隙。
