ZQ3063X16機械搖臂鉆床
ZQ3063x16機械搖臂鉆床是用途廣泛的大型鉆攻設備，該機工作效率高，加工誤差小，機械變速，自動進給，最大鉆孔直徑63mm,可在大中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，在配有相應工裝的條件下可以鏜孔，該機床操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。
ZQ3063X16機械搖臂鉆床
3063機械搖臂鉆床它具有結構簡單實用、操作、維修方便等特點，而且將其它鉆床的優點聚為一體，使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，屬于經濟型機型。
zQ3063x16搖臂鉆床技術參數：
|
Specification |
ZQ3063×16 |
|
Max Drilling Diameter (mm) |
63 |
|
Distance between spindle center and column (mm) |
570-1600 |
|
Spindle box travel (mm) |
1148 |
|
Distance from spindle nose to table surface (mm) |
260-1050 |
|
Arm vertical travel (mm) |
615 |
|
Arm vertical travel speed(m/mm) |
1.36 |
|
Radial rotary Angle ° |
±180° |
|
Spindle taper（Morse） |
Morse 5 |
|
Spindle speed range (r/mm) |
25-1100 |
|
Spindle speed steps |
12 |
|
Spindle feed range (mm/r) |
0.06-0.53 |
|
S[indle feed steps |
6 |
|
Spindle travel (mm) |
320 |
|
Spindle max torque (Nm) |
140 |
|
Spindle max feeding pressure (N) |
30000 |
|
Spindle motor power (kw ) |
5.5 |
|
Machine Weight（kg） |
3000 |
|
Dimension（L×W×H） (mm) |
2500×1000×2800 |
ZQ3063X16機械搖臂鉆床車間實物以及細節圖

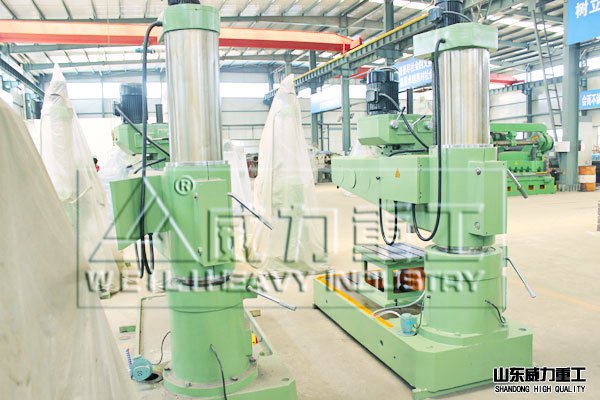

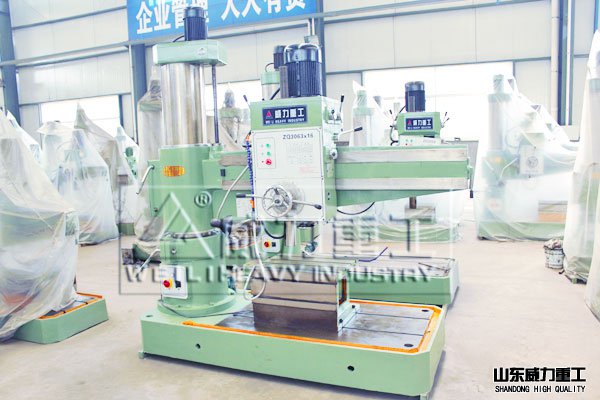

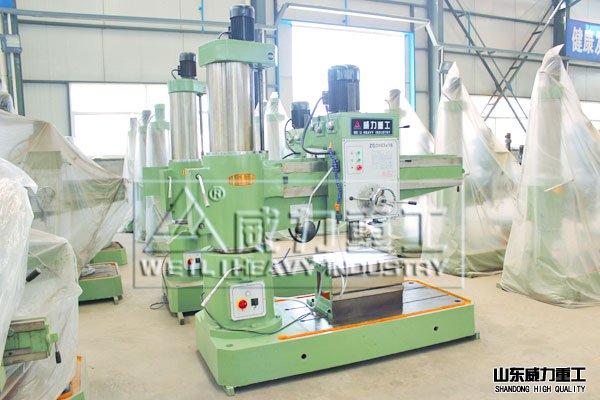

機械63搖臂鉆床車間現貨

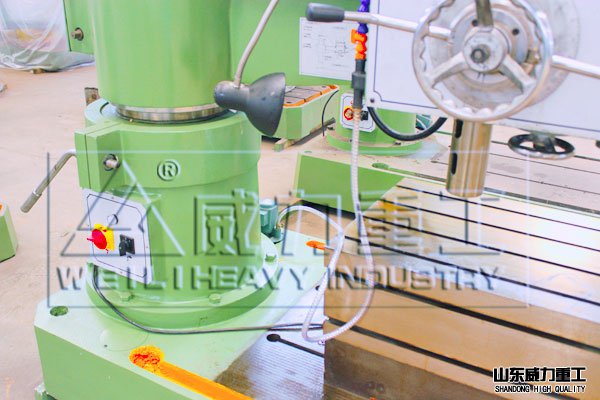

機械63搖臂鉆床立柱細節

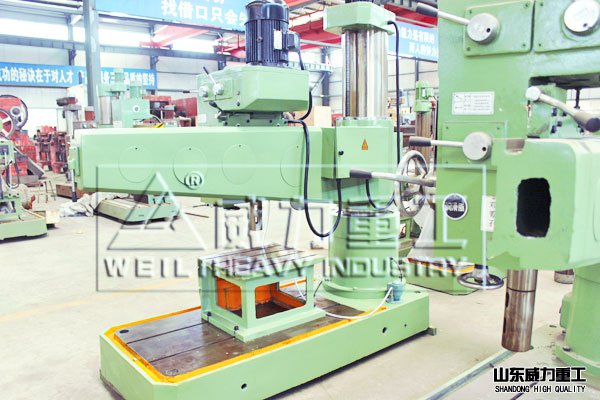

3063機械搖臂鉆床搖臂細節圖

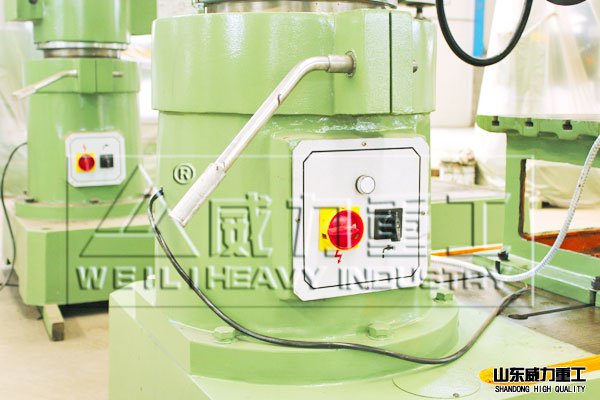

搖臂鉆床總開關
搖臂鉆床主軸

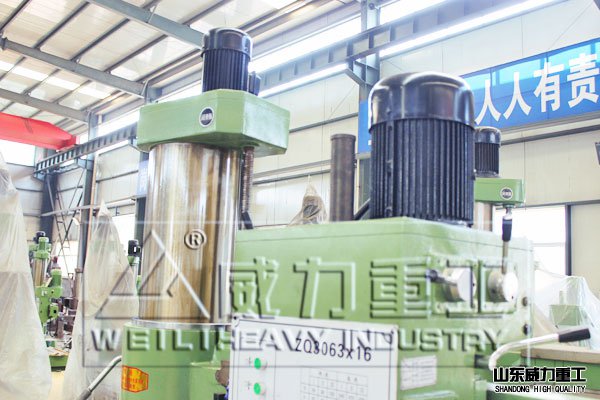

電機和主軸箱細節圖
zQ3063機械搖臂鉆床外觀造型美觀大方，總體布局勻稱協調，導軌面經熱處理硬度高，鋼性強，齒輪為磨齒經高頻淬火調質噪音低經久耐用。部件嚴格篩選，無砂眼，無形變，精密加工，保證機器穩定性及精度.電控部分采用純銅電機及國家3c認證產品，安全穩定壽命長廣泛用于大中小型企業，鄉鎮和個體工業的機械加工，及各類機器制造業中加工中小型零件。
ZQ3063機械搖臂鉆床的產品優勢：
1、齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑
2、立柱安全鎖緊，傳統一般都是立柱鎖緊不帶安全裝置，裝此設置要多2個交流接觸器。
3、主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
4、超音頻淬火齒輪：耐磨、硬度高.
5、絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。
6、Z3063機械搖臂鉆床的精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的絕對合格。
