ZQ3050X13機械搖臂鉆床簡介：
ZQ3040x13機械搖臂鉆床型號中，Z代表鉆床，30是搖臂鉆床的意思，Q表示機械的意思，50表示最大鉆孔直徑為50mm,13表示搖臂鉆床臂長1.3米。機床廣泛適用于機械加工制作。可進行鉆孔、擴孔、鉸孔、以及在有工藝裝夾的條件下也可進行鏜孔等加工要求。
ZQ3040x13機械搖臂鉆床型號有單立柱，雙立柱兩種，在價格上雙立柱價格要高于單立柱，另外，雙立柱的穩定性能要比單立柱的要好，一般主要是精度，還有整機床的重量上有差距。

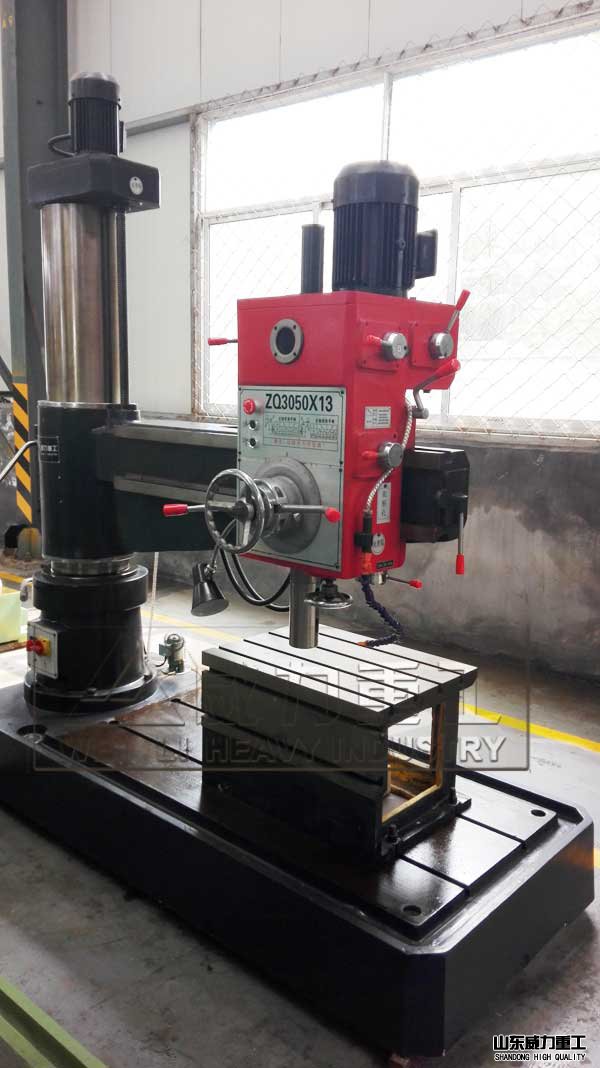

3050機械搖臂鉆床
性能特點：
1.機床采用機械預選變速；主軸箱、搖臂、立柱均由機械加緊；
2.鑄件用的配料工藝和澆注設備，保證機床基礎件的優材優質；
3.主軸組零件采用特殊優質鋼材，保證機床強度高，經久耐磨；
4.主軸正反轉、停車（制動）、空檔用一個手柄操作；
5.搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均做了淬火處理，可使機床精度的穩定性得到長期保持，延長了使用壽命。
6.有完善的安全保護裝置和外柱防護。導軌經高精度導軌磨加工。搖臂自動升降，主軸自動進刀，生產效率高。
ZQ3050X13機械搖臂鉆床實物圖片

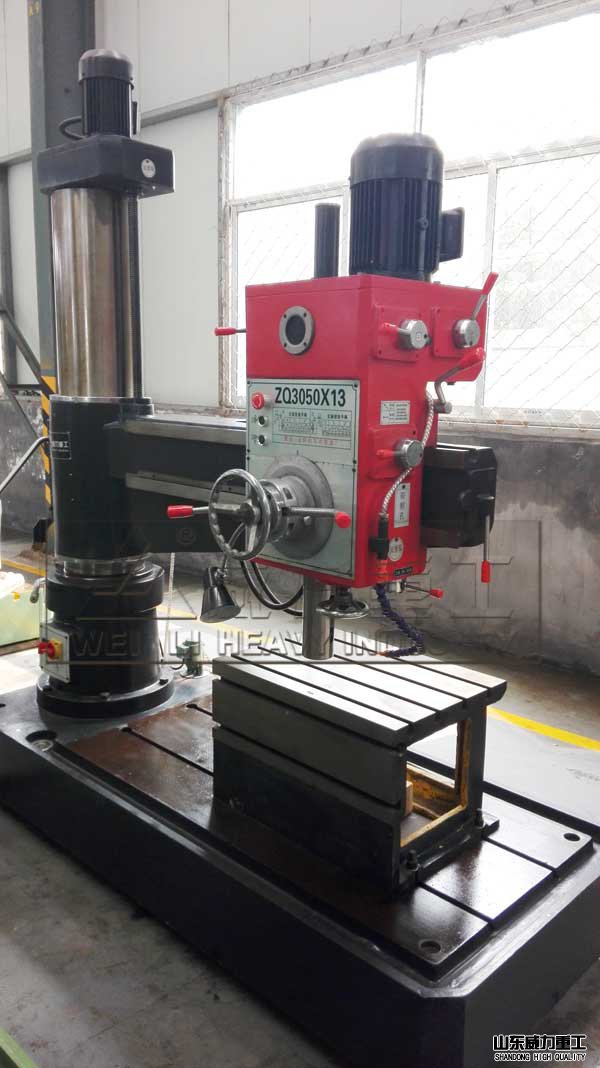

ZQ3050X13搖臂鉆床

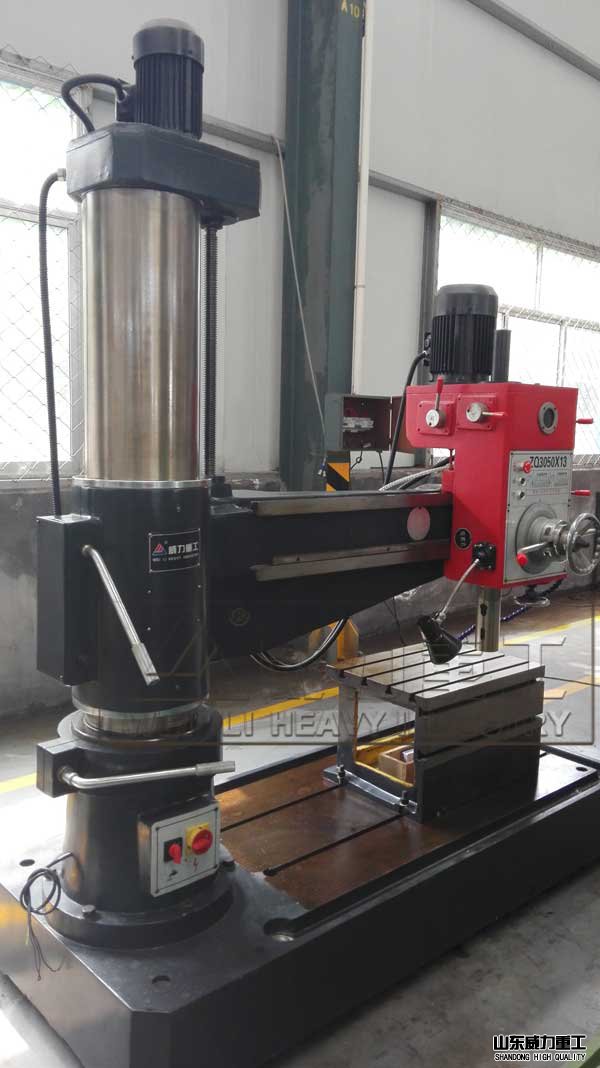

zq3050機械搖臂鉆床
ZQ3050X13機械搖臂鉆床技術參數：
|
主要技術參數（雙立柱）
|
ZQ3050×13
|
|
最大鉆孔直徑mm（抗拉強度500-600Mpa）
|
Φ50
|
|
立柱直徑mm
|
280
|
|
主軸中心線至立柱母線距離mm
|
335-1300
|
|
主軸箱水平移動距離mm
|
960
|
|
主軸端面至底座工作面距離mm
|
280-1170
|
|
搖臂升降距離mm
|
630
|
|
主軸行程mm
|
220
|
|
主軸圓錐孔
|
莫氏5號
|
|
主軸轉速（6級）r/min
|
34-1220
|
|
主軸進給量（3級）mm/r
|
0.10 0.16 0.25
|
|
主軸允許最大進給抗力N
|
6300
|
|
搖臂升降速度m/min
|
1.3
|
|
搖臂回轉角度（°）
|
+ 180
|
|
主電機功率KW
|
3
|
|
升降電機功率KW
|
0.75
|
|
冷卻泵電機功率KW
|
0.04
|
|
機床凈重kg
|
2100
|
|
機床外形尺寸（長×寬×高）mm
|
2080×820×2320
|
搖臂鉆床的日常保養工作需要注意以下六點
1、搖臂鉆床的外表維護清洗搖臂鉆床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
2、搖臂鉆床主軸進刀箱保養檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。清除主軸上面的雜質，主軸上注油，保證主軸潤滑。
3、搖臂鉆床搖臂及升降夾緊機構檢查檢查調整搖臂鉆床的升降機構和夾緊機構達到靈敏可靠。
4、搖臂鉆床潤滑系統檢查清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
5、搖臂鉆床冷卻系統檢查○清洗冷卻泵、過濾器及冷卻液槽。○檢查冷卻液管路，要求無漏水現象。
6、搖臂鉆床電器系統檢查○清掃電機及電器箱內外塵土。關閉電源，打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常（需要通電檢查，注意安全）開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。
