LKZ2016A龍門移動式數控平面鉆床
LKZ2016A龍門移動式數控平面鉆床是山東威力重工機床有限公司為客戶設計定做的一款數控平面鉆床，主要用于電力、石油、化工、鍋爐等行業中法蘭、換熱器以及管板件的加工。

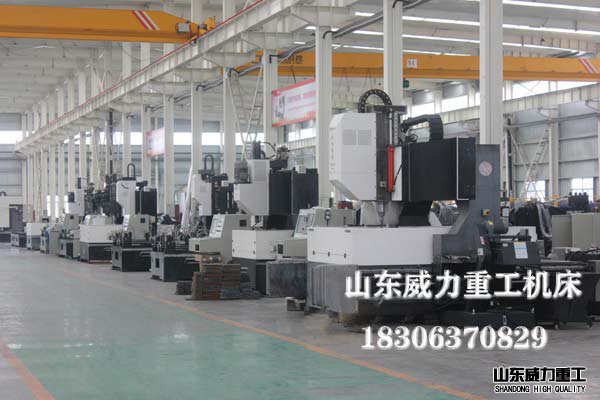

數控平面鉆床
數控龍門式平面鉆床結構：
本設備主要有床身工作臺、移動式龍門、移動滑鞍、鉆銑削動力頭、自動潤滑裝置及防護裝置、循環冷卻裝置、數字控制系統、電氣系統等組成。滾動硬軌副支撐和導向、精密絲杠副驅動，機床具有較高的定位精度和重復定位精度。
數控龍門式平面鉆床
1、床身工作臺：
床身系整體式鋼結構件或鑄造件，二次回火處理精加工，動靜剛性具佳，不變形。工作臺面采用灰鐵250鑄造結構，平面上有精加工布局合理的T型槽，用于裝夾工件。床身兩側裝有四條超高承載力的滾動直線導軌副和兩套精密滾珠絲杠副及兩臺AC絕對值伺服電機驅動龍門移動，床身底面上分布有可調墊鐵，可以方便地調整床身工作臺的水平。
2、移動式龍門：
移動式龍門為灰鐵250鑄造加工，龍門移動（Y軸）系采用AC絕對值伺服電機和精密滾珠絲杠副雙側驅動。在龍門前側安裝有超高承載力的滾動直線導軌副，一套精密滾珠絲杠副及一臺絕對值A(chǔ)C伺服電機，驅動滑鞍在龍門橫梁上橫向移動（X軸）。
3、移動滑鞍：
移動滑鞍系精密鑄鐵結構件、滑鞍上安裝有4套超高承載力的直線導軌副和一套精密滾珠絲杠副及一臺高精密行星減速機聯接AC絕對值伺服電機，驅動鉆銑動力頭上下方向移動（Z軸），可實現動力頭快進、工進、快退、停止等動作。具有自動斷屑、退屑、暫停功能。
4、鉆銑動力頭：
鉆削動力頭采用專用伺服主軸電機，通過齒形同步帶減速增加扭矩帶動專用精密主軸，主軸采用前四后二式六列日本角接觸軸承實現無級變速，主軸配置氣動換刀系統，使刀具更換快捷方便，進給為AC絕對值伺服電機和精密滾珠絲杠驅動。采用半閉環控制，能夠?qū)崿F(xiàn)直線、圓弧插補功能。主軸端為BT40或BT50錐孔，，配有意大利羅托福斯高速旋轉接頭中心出水，可使用高速U鉆（暴力鉆）和取芯鉆頭。

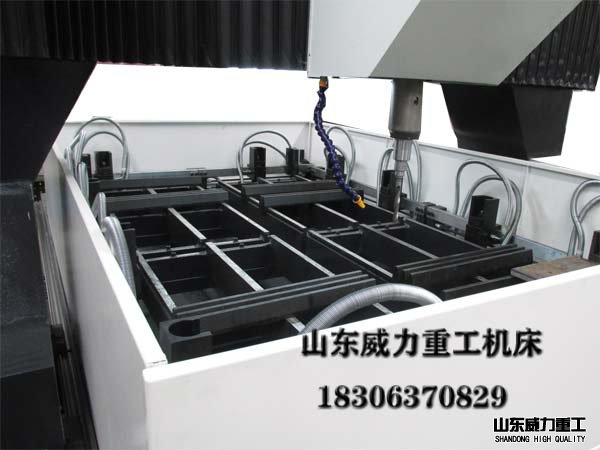

數控平面鉆床細節圖
5、自動潤滑裝置及防護裝置：
本機床配有容積式分壓自動潤滑裝置，可以對各處導軌、絲杠、齒條等運動副進行自動潤滑，絕無死角，保證機床使用壽命。機床X軸、Y軸均配備防塵防護罩，工作臺四周安裝有防水濺擋板。
6、切削液過濾裝置：
本機床配有切削液過濾裝置，可過濾掉切削液中的雜質使切削液可長時間循環使用。
7、全數字?jǐn)?shù)控控制系統：
7.1.具備斷屑功能，可在人機界面上設定斷屑時間和斷屑周期。
7.2.具備提刀功能，可在人機界面上設定提刀高度，鉆削到此高度時，鉆頭快速提起至工件上方，然后甩屑，再快進至鉆削面并自動轉換為工進。
7.3.集中式操作控制箱及手持單元，采用數控系統，并配有USB接口和LCD液晶顯示屏。為方便編程、存儲、顯示和通訊，操作界具有人機對話、誤差補償、自動報警等功能。
7.4.設備具備加工前孔位預演和復檢功能，操作十分方便。
機床應用行業：
本機主要用于鋼結構、鐵塔、橋梁、機械加工等行業的連接板、地腳板的鉆孔加工,也可用于法蘭的鉆孔加工。

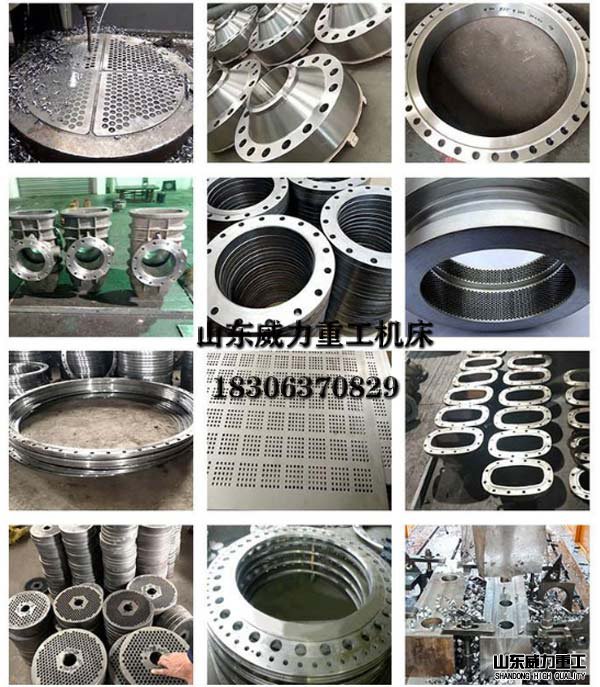

數控平面鉆床加工工件
龍門移動式數控平面鉆床性能特點：
●數控滑臺鉆削動力頭，可以控制孔深，具有鉆盲孔、擴孔、倒角功能；
●PLC控制伺服自動定位，保證鉆孔位置精度；
●四個加工區域，12個液壓夾緊鉗，能夠裝夾四組工件，鉆孔的同時可以裝卸工件；
●PLC控制，液晶顯示器顯示；
●編程軟件基于WINDOWS平臺，可直接轉換AutoCAD圖紙生成加工數據，并支持TEKLA放樣軟件生成的零件程序；
●自動排屑，冷卻液循環使用；
●關鍵的機械、液壓、電氣元件均選用國內外知名品牌；
●整機優化集成設計，不需要制作設備地基。
LKZ2016A龍門移動式數控平面鉆床生產廠家山東威力重工機床有限公司能根據用戶的工件設計圖紙、加工要求進行工藝分析，為您免費提供數控龍門鉆床選型、設計建議，并已為石油化工、鍋爐、電力、制冷、工程機械、制糖設備、鋼結構、電梯、車庫等行業提供數控鉆床設備和技術服務，是您購置數控平面鉆床、數控三維鉆床、數控龍門鉆床及專業數控機床的可靠合作伙伴。
