ZQ3050搖臂鉆床簡介
ZQ3050X16機械搖臂鉆床也叫機械50搖臂鉆，本機采用機械傳動、機械夾緊、機械變速、自動升降、自動進刀，生產效率高，結構可靠，制造精良，保證了機床精度持久性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
威力重工牌ZQ3050X16機械搖臂鉆床優點
1、搖臂滑道摩擦面加寬80mm左右，耐摩擦。隱形齒條.
2、主軸大箱采用最科學配種原理，使主軸箱左右移動輕巧靈活.
3、檔位增多，便于打大小孔，隨意選擇轉速，并有最低速方便攻絲.
4、主軸進給安裝有打孔深度定位，是一般普通型搖臂鉆不具備的.

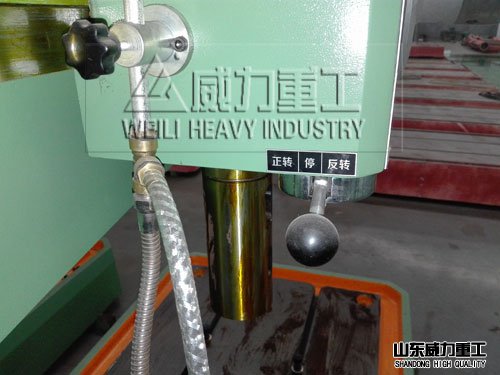

搖臂鉆床主軸細節圖
5、主軸行程加長350mm，能打深孔.
6、主機變速齒輪箱內安裝有自動潤滑系統，延長齒輪的研磨壽命，并有專業攻絲的返正轉手柄.
7、工作臺特制加大長670mm寬500mm，并且4道T型槽便于加工件.
機械50搖臂鉆床技術參數
|
主要技術參數 |
ZQ3050×16 |
|
鉆孔最大直徑mm |
50 |
|
主軸端面至工作臺距離mm |
260-1150 |
|
主軸中心距立柱母線距離mm |
360-1600 |
|
主軸行程mm |
220 |
|
主軸錐孔(莫氏) |
5 |
|
主軸轉速范圍r.p.m |
39/78/105/135/190/240/300/350/830/590/850/1100 |
|
主軸轉速級數 |
12 |
|
主軸進給量范圍r.p.m |
0.10-0.56 |
|
主軸進給量級數 |
6 |
|
搖臂回轉角度 |
360 |
|
主電機功率kw |
4 |
|
升降電機功率kw |
1.5 |
|
機床重量kg |
2800 |
|
外形尺寸mm |
2170×950×2450 |
ZQ3050機械搖臂鉆床車間實物圖展示

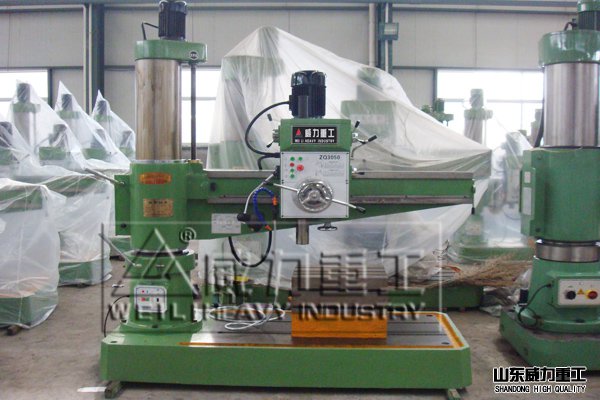

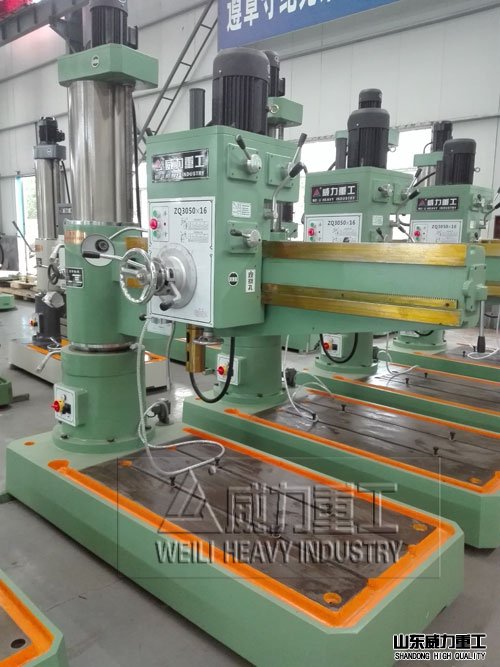

zq3050x16機械搖臂鉆床

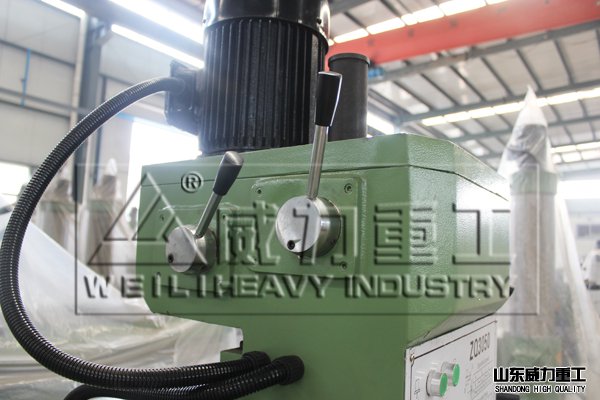

純銅芯電機

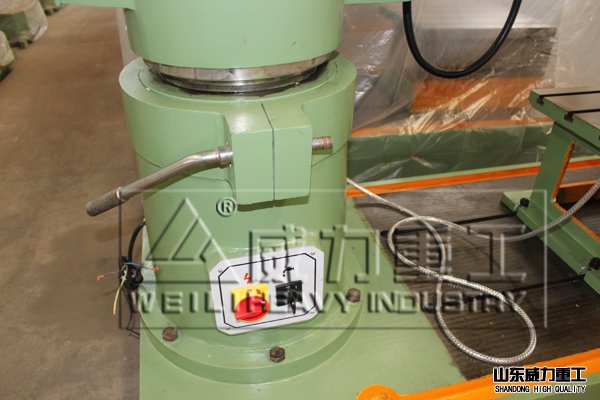

總開關細節圖

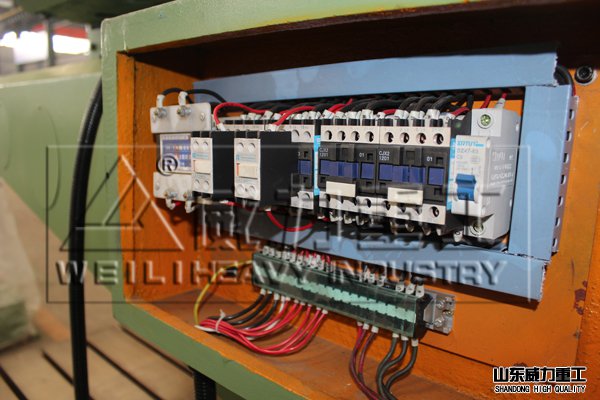

電氣箱

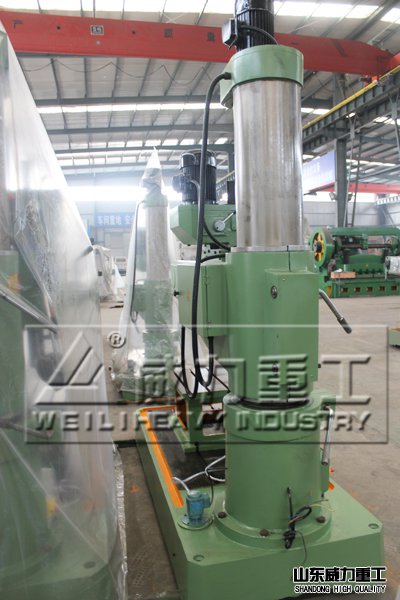

立柱

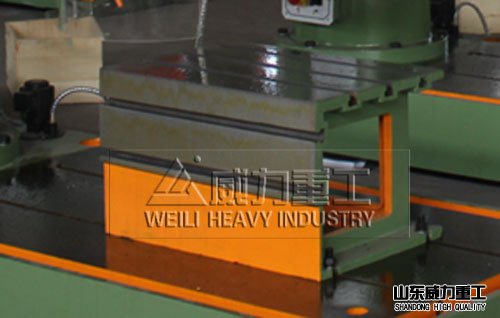

工作臺
機械50搖臂鉆床鉆攻實例展示
本機床是一種用途廣泛的通用型搖臂鉆床，能夠滿足一般加工車間及個體用戶在零件上進行鉆孔、擴孔、鉸孔、鏜孔及攻絲等機械加工。轉臂采用內外立柱加滾動軸承的結構，操作輕便靈活。具有主軸機動進給、橫臂機動升降、循環水冷卻及過載保護等功能。機床剛性好、噪音低、操作簡便、易于維修、是一種物美價廉的多用途機床。

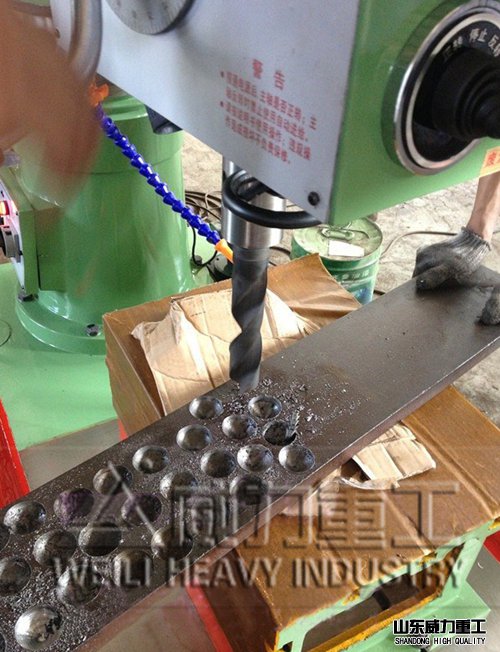

鉆攻工藝

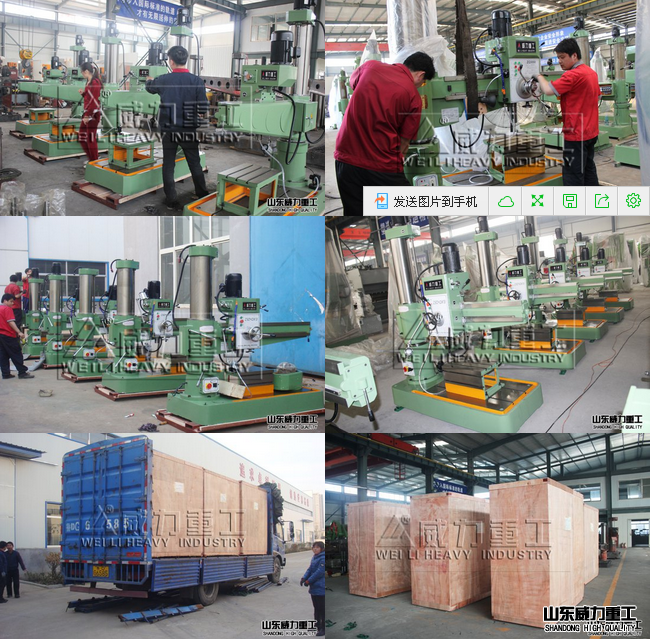

滕州50搖臂鉆床廠家實力介紹
山東威力重工機床有限公司擁有大型落地鏜銑床、重型車床、銑床刨床等關鍵設備，工藝裝備先進，可設計生產各種型號液壓搖臂鉆和機械搖臂鉆床，公司主營搖臂鉆床型號有：ZQ3032、ZQ3035、ZQ3040、ZQ3050、Z3050、Z3063、Z3080、Z3132、Z5140A、B、Z5150A、B等型號，廠家直銷，價格優惠咨詢熱線18306370829或者0632-5681708.
