Z3080x25液壓搖臂鉆床
Z3080×25液壓搖臂鉆床是用途廣泛的大型設備，該機工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑80mm,臂長2.5米，加工范圍更大，能在大，中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，在配有相應工裝的條件下可以鏜孔，該液壓搖臂鉆操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。以下是上海電氣在山東威力重工定做的Z3080X25液壓搖臂鉆床。

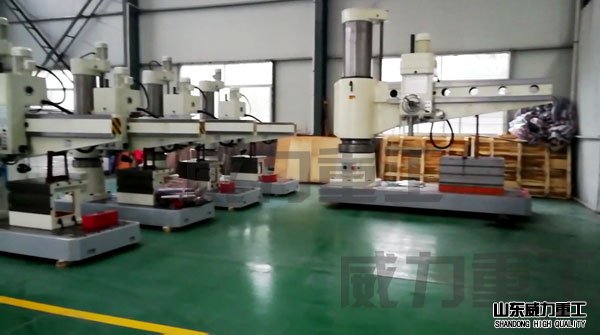

上海電氣定做的一臺3080搖臂鉆床和4臺3050搖臂鉆床

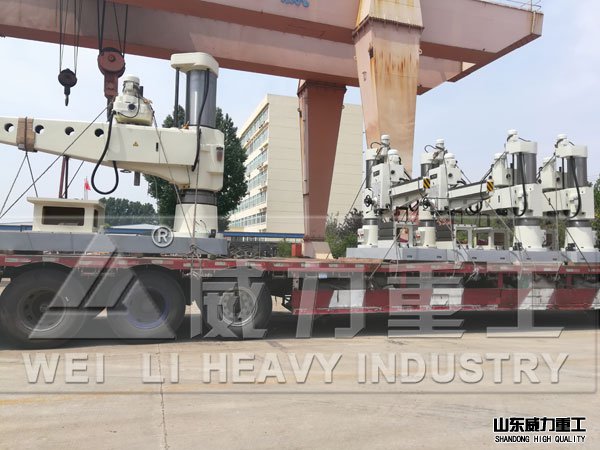

Z3080液壓搖臂鉆床發貨

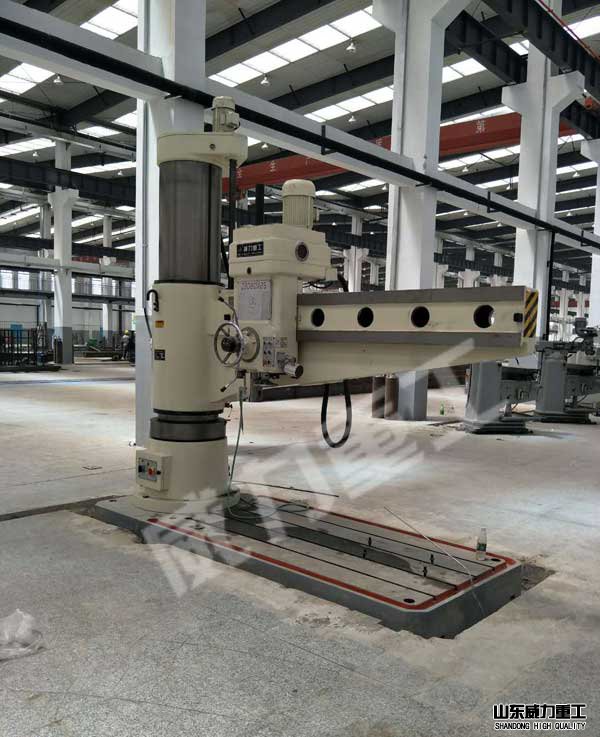

Z3080X25液壓搖臂鉆床安裝完畢

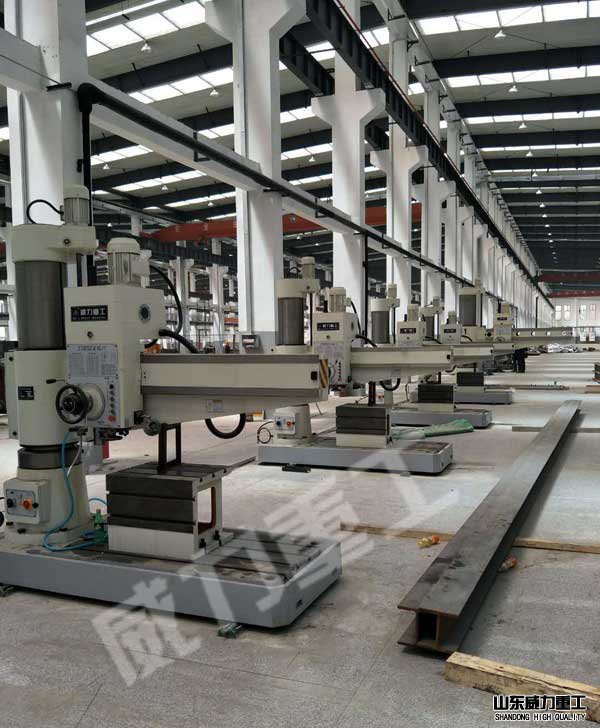

上海電氣采購的搖臂鉆床安裝現場
Z3080x25液壓搖臂鉆床技術參數
|
參數項目 |
Z3080×25 |
Z3080×20 |
|
鉆孔最大直徑mm |
80 |
80 |
|
主軸端面至工作臺距離mm |
550-2000 |
550-1600 |
|
主軸中心至立柱母線距離mm |
500-2500 |
450-2000 |
|
主軸行程mm |
450 |
400 |
|
主軸錐孔（莫氏） |
6 |
6 |
|
主軸轉速范圍r.p.m |
20-1600 |
20-1600 |
|
主軸轉速級數 |
16 |
16 |
|
主軸進給量范圍r.p.m |
0.04-3.2 |
0.04-3.2 |
|
主軸進給量級數 |
16 |
16 |
|
搖臂回轉角度 ° |
360 |
360 |
|
主電機功率 kw |
7.5 |
7.5 |
|
升降電機功率 kw |
1.5 |
1.5 |
|
機床重量kg |
11000 |
9000 |
|
外形尺寸mm |
3750×1450×4025 |
2980×1250×3300 |
Z3080x25液壓搖臂鉆床工藝生產特點：
1、齒輪箱自動保養系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑，實踐證明這個方式?jīng)]有辦法把油甩到上面，最上面的齒輪傳統方式都是干磨。客戶使用幾個月后發現噪音大，一年至兩年后要換最上面的齒輪。我們自主研發了設備自動保養功能，在主軸箱最下端設有油池，使渦輪浸在油中，設備在運轉過程中，通過油泵、分油器使各部分齒輪和軸承得到全方位潤滑。
2、公司在高效節能方面開發了節能高效電機，采用臺灣炮塔銑電機原理，把轉子高度降低，把粗度加大，增加電機的扭力，減小電機的功率，實驗證明，現在公司使用的電機比傳統電機每小時節能2度電。
3、立柱安全鎖緊，傳統一般都是立柱鎖緊不帶安全裝置，裝此設置要多2個交流接觸器。中捷鉆床產品帶安全自動保護裝置在工人忘記松開鎖緊的情況下它可以自動斷電防止搖臂升降時拉傷立柱，把升降絲母滑絲。
4、主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
5、機床上使用的開關都是品牌開關，交流接觸器采用有上海電器廠公司招標直供。
6、絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。絲母采用銅絲母。價格是傳統絲杠的3倍。
7、搖臂鉆嚴格按照生產工藝要求。先用千分表拉主軸箱平行度，在量搖臂擺動，之后量主軸箱的畫圓。
