福州客戶定做的Z3050搖臂鉆床、CK6140數控車床、CK6130數控車床今日配車發貨，以下是Z3050搖臂鉆床車間發貨現場圖。

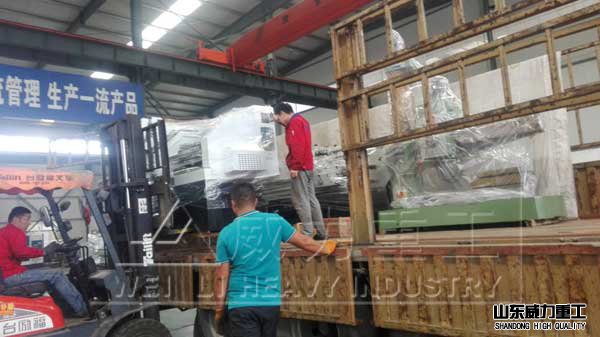

Z3050搖臂鉆床發貨現場圖
Z3050搖臂鉆床是山東威力重工機床有限公司銷量較大的一種鉆床設備，該設備最大鉆孔直徑50mm,臂長1.6米，適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。
Z3050搖臂鉆床主要技術參數
|
主要技術參數 |
Z3050x16/I |
|
鉆孔最大直徑mm |
50 |
|
主軸端面到工作臺距離mm |
250-1150 |
|
主軸中心距立柱母線距離mm |
500-1600 |
|
主軸行程mm |
300 |
|
主軸錐孔(莫氏) |
5 |
|
主軸轉速范圍r.p.m |
29-1400 |
|
主軸轉速級數 |
12 |
|
主軸進給量范圍r.p.m |
0.10-0.40 |
|
主軸進給量級數 |
4 |
|
搖臂回轉角度 |
360 |
|
主電機功率kw |
4 |
|
升降電機功率kw |
1.5 |
|
機床重量kg |
3000 |
|
外形尺寸mm |
2200x900x2550 |
Z3050搖臂鉆床工藝特點：
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、經專業化設備連續加工，確保基礎部件精良。
3、采用液壓預選變速機構，可節省輔助時間。
4、主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂
導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
8、有完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
